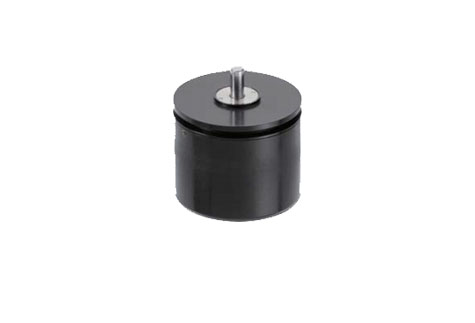

AWS360ZE系列角度傳感器工業級，電位計原理堅固，抗惡劣環境，360o電位計AW360ZE是“堅固型”設計，尤其適合于惡劣應用環境，比如工廠及重工業等。外殼設計為防水型，軸連接采取特殊密封工藝。采用側接頭作電氣連接。該傳感器除了直接輸 出模擬信號外，還可外接A/D 轉換器。在這種情況下，該傳感器可作為分辨率為12 位，并具有10 或11 位的絕對精度的角度傳感器使用。該傳感器克服了其它電位計的技術局限性，采用兩個滑刷和混合電路消除測量死區，故AWS 360 ZE 能夠用于360o 內任一角度測量。輸出鋸齒波型的初始與結束電壓定義精確，因此不存在通常電位計具有的功能性角度公差。上述特性以及最大輸出電壓由供電電壓決定，使設備無 需進行電氣調整即可互換或更換。順時針方向轉動軸 ( 面對軸端)時，信號將增加。其他輸出信號可根據客戶要求提供。為避免測量誤差，該傳感器可傳送完全獨立于模擬量輸出的邏輯信號，該邏輯信號可禁止在復位階段的A/D 轉換。

特點：
     ? 360o 無間隙輸出
     ? 線性優異
     ? 互換性高，無需電氣調整
     ? 12 位分辨率，可重復性優異
     ? 使用壽命長，50 x 106 次運動
     ? 軸長10 mm，堅固，滿足工業測量需要
     ? 防護等級IP 65。

        技術參數：

產品尺寸圖：

相關資料下載：

  產品資料：

          NOVO 角度 AW360ZE.pdf
