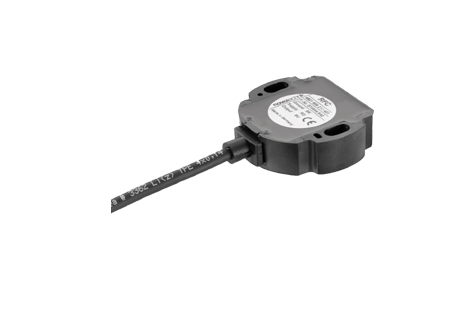

RFC4800系列角度傳感器NOVOHALL原理，非接觸式，無磨損空間測量，模擬量輸出，該傳感器通過感知磁場方向的變化，來確定需要測量的角度。一般情況，轉動的機件軸上裝有磁塊，機件軸轉動造成磁場方向變化，該變化被傳感器的集成電路反應出來，經過計算得出模擬量的角度信號輸出。傳感器外殼由高等級耐高溫塑料制成，弧形固定槽便于現場安裝及機械調整。傳感器完全密封，適用于灰塵、污垢或潮濕等惡劣環境。RFC 系列傳感器由磁塊和傳感器兩部分組成，最大程度方便客戶安裝和維護。傳感器自身無轉動軸和軸承使安裝上的選擇余地更大，磁塊和傳感器之空間允許存在非金屬性介質（如塑料或鋁），進行空間測量。信號輸出通過密封于傳感器內部的屏蔽電纜/ 鍍錫導線實現，也可用M12接頭。

  特點：
     ? 非接觸式測量技術，無機械磨損，磁場感應測量
     ? 磁塊、傳感器空間隔離
     ? 工作量程可達360o
     ? 安裝簡便
     ? 防護等級IP67 / IP6k9k
     ? 無限機械使用壽命
     ? 分辨率12位
     ? 獨立線性<±0.5%
     ? 工作溫度范圍：-40oC 至+125oC
     ? 磁塊對中允許左右偏移±3mm
     ? 根據通用工程或移動工程
   機械的不同應用，選型也不同
     ? 可選單路輸出或冗余輸出
     ? 如需數字接口產品，請參見相應產品資料。

技術參數：

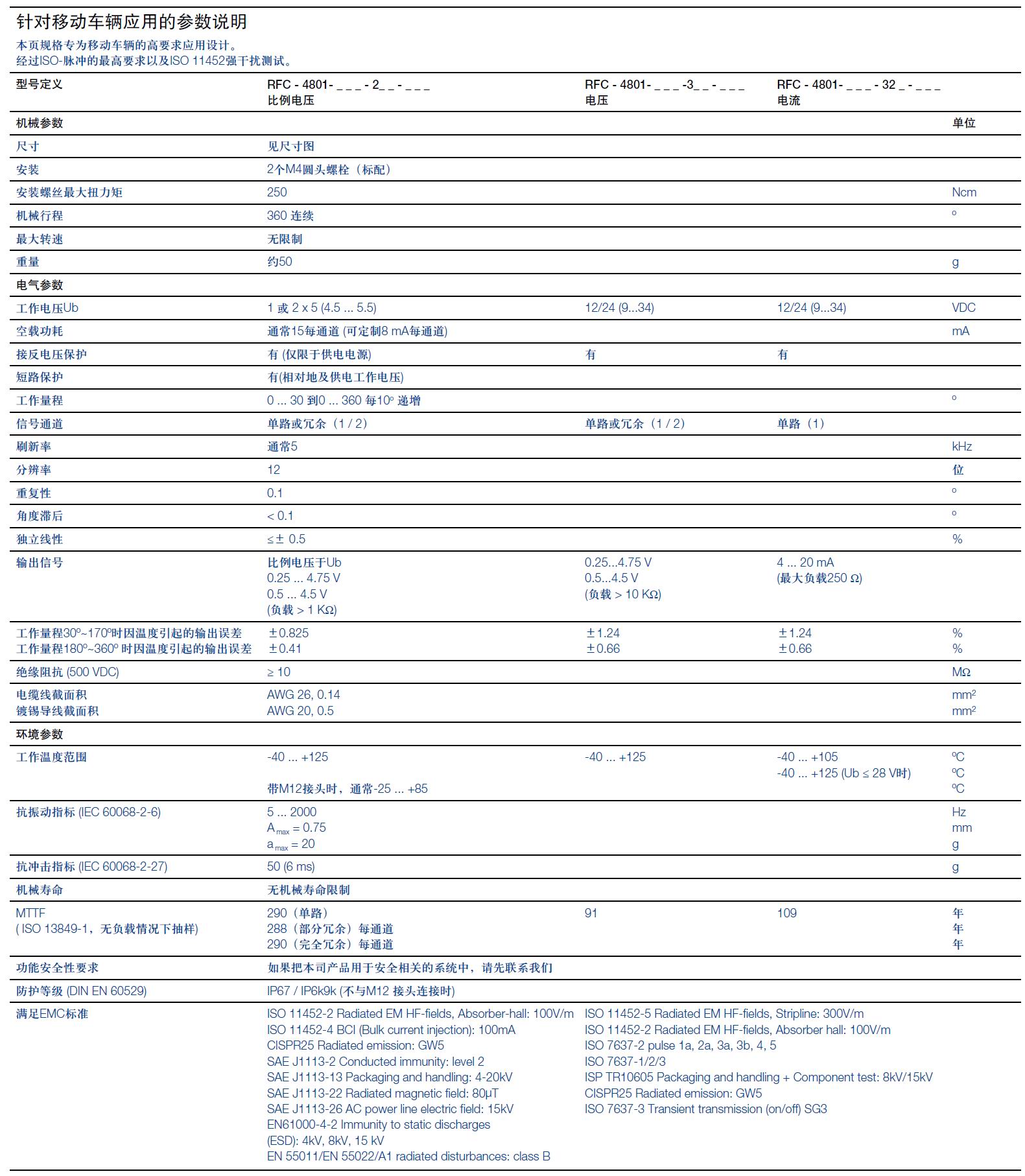

RFC4800-模擬量輸出：

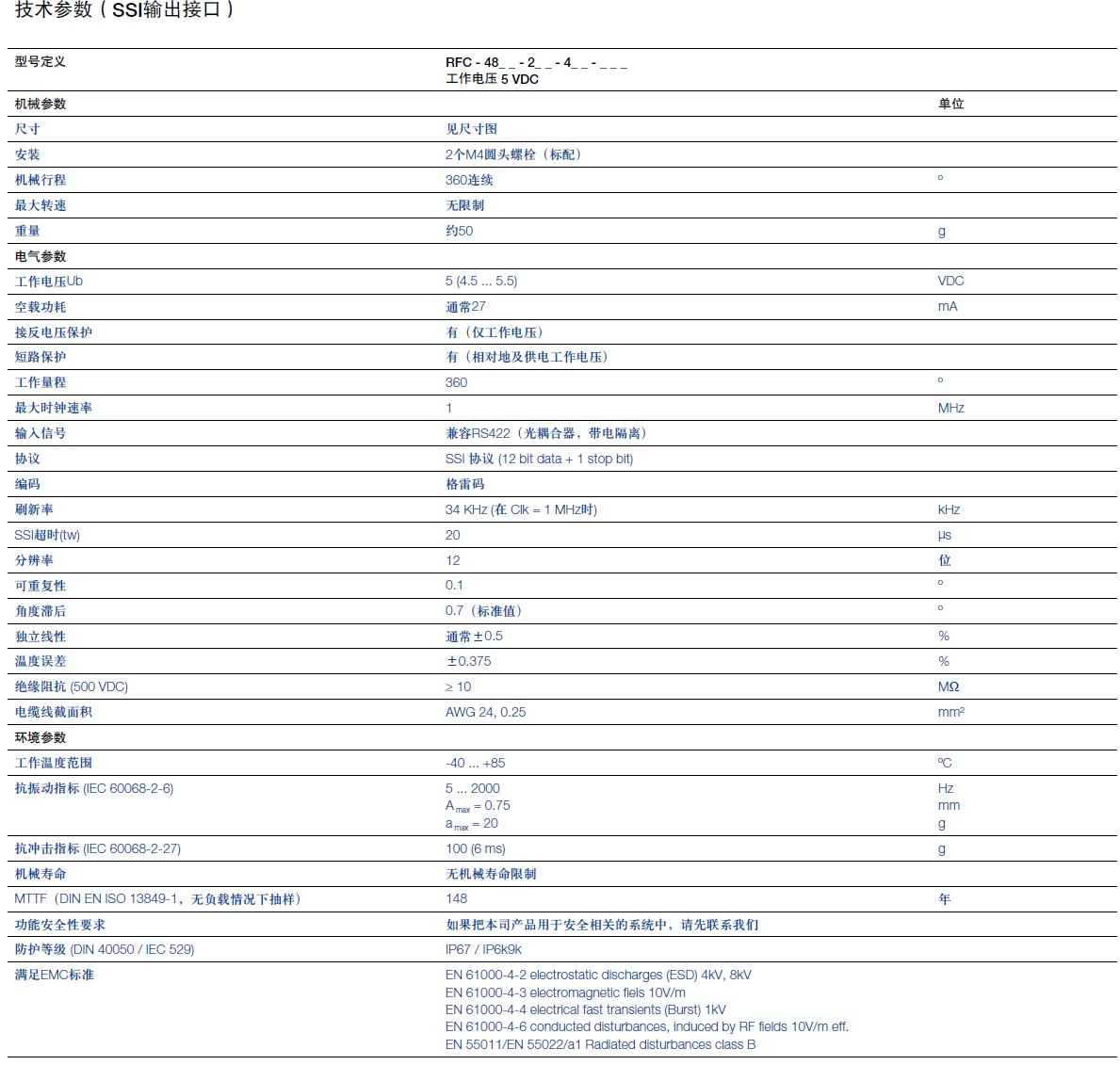

RFC4800-SSL輸出接口：

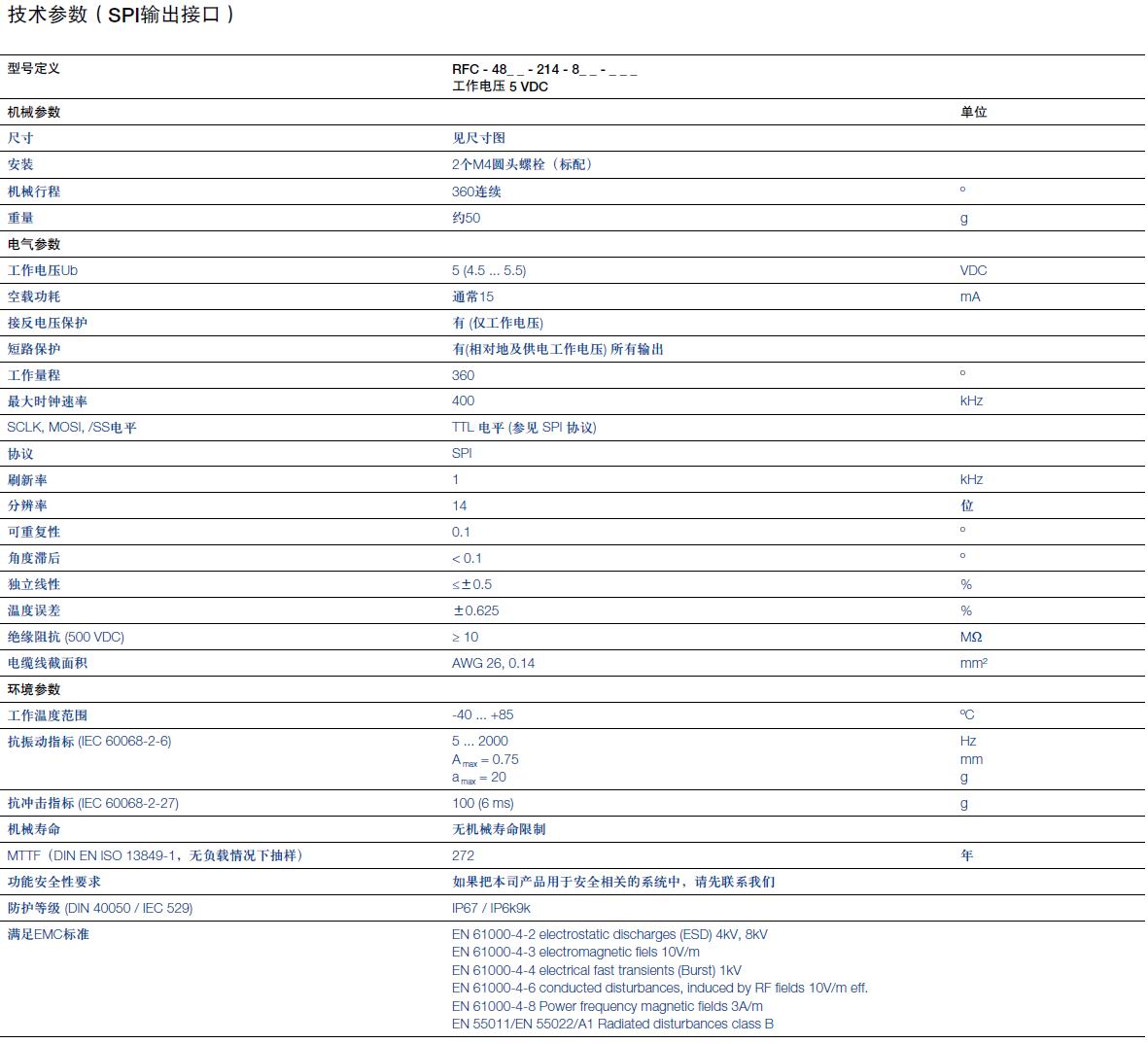

 RFC4800-SPI輸出接口：

產品尺寸圖：

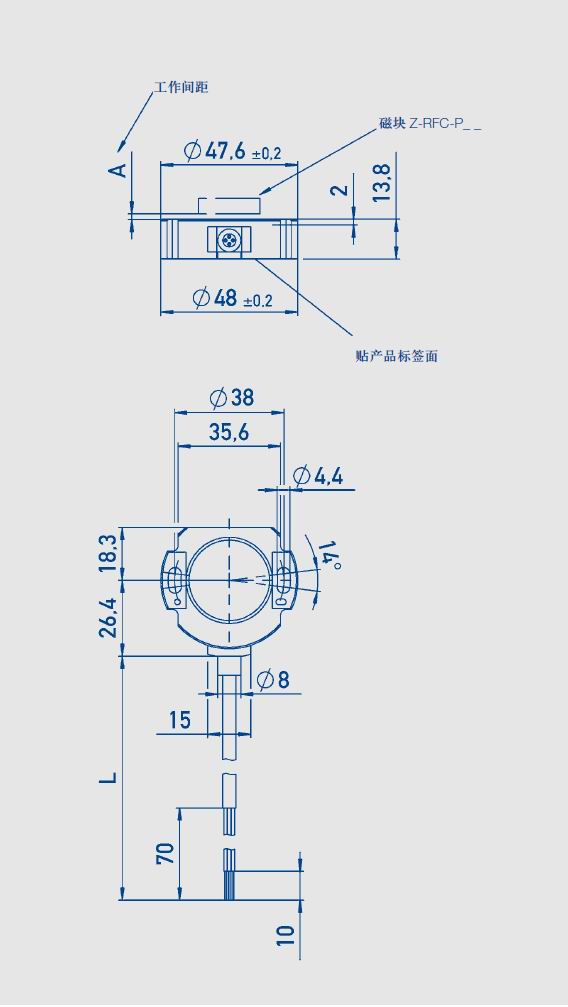

RFC4800-模擬量接口：

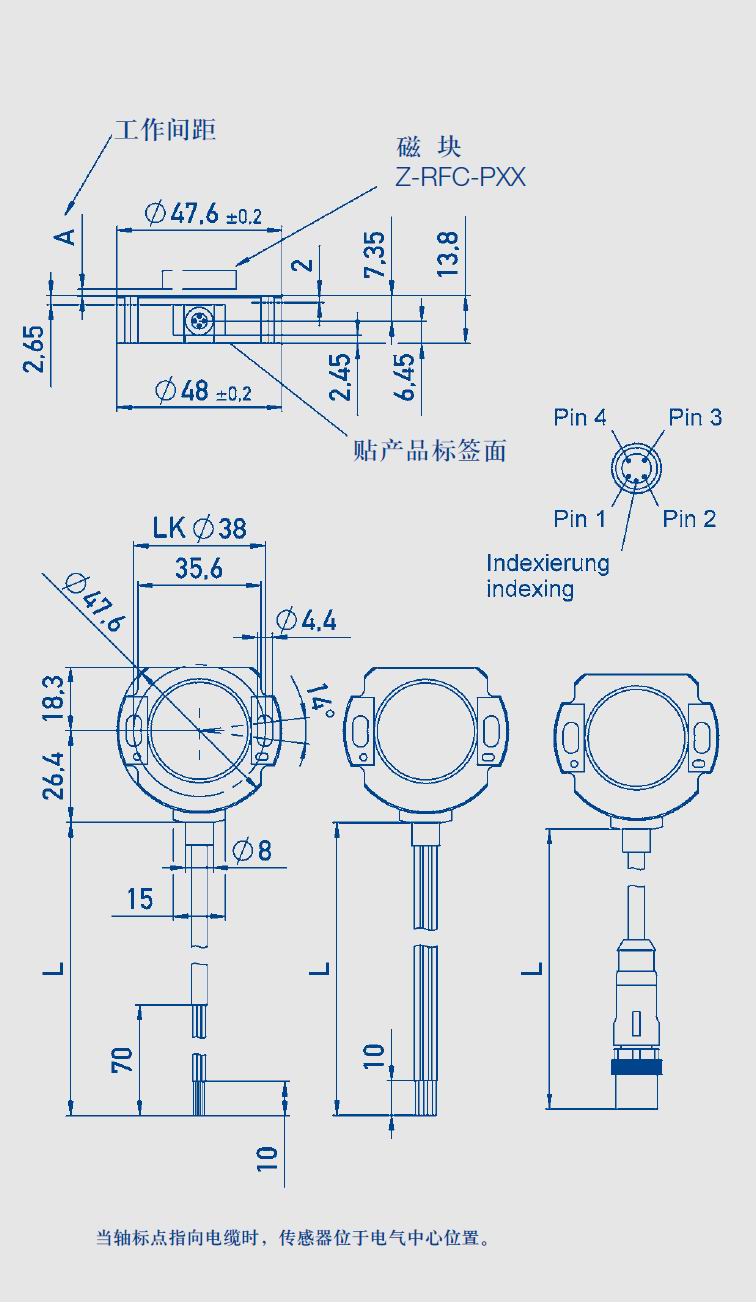

RFC-4800SPI、SSL接口輸出：

相關資料下載：

   產品資料：

            1.NOVO 角度 RFC4800 模擬輸出.pdf

                                                             NOVO 角度 RFC4800 SSI、SPI輸出.pdf

           2. 磁塊選型資料.pdf
