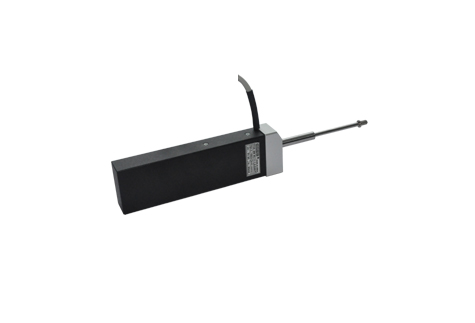

捷克ESSA精密型微位移高分辨率光柵尺SM50 系列，測量長度：0-50mm ；分辨力：0.005，0.001，0.0005，0.0001mm；輸出信號：5V TTL方波 ；長線驅動（差分輸出）；工作溫度：0 - 40°C；SM50是精密的小型光柵尺測量系統，適用于小量程的精密測量，尤其適用于測量，機器人技術，醫療設備，精密現代化加工設備，通常用于連續的厚度測量。SM50光柵尺將直線位移變化轉換脈沖信號，脈沖信號的數量對應移動的距離，脈沖頻率則反應了運動速度，SM50本體部分由一套精密直線滾珠軸承，復位彈簧，玻璃光柵，LED光照系統組成。SM50輸出信號為矩形方波，A,B相相差90°的兩路波形，能夠指示出移動距離以及方向。Z相波形為零位脈沖信號，一般位于測量長度的中間位置。輸出信號可根據需要是線性差動或者TTL方波。
位移傳感器
- 產品概述和特點
- 技術參數
- 安裝圖及配件
- 相關下載
捷克ESSA精密型微位移高分辨率光柵尺SM50 系列，測量長度：0-50mm ；分辨力：0.005，0.001，0.0005，0.0001mm；輸出信號：5V TTL方波 ；長線驅動（差分輸出）；工作溫度：0 - 40°C；SM50是精密的小型光柵尺測量系統，適用于小量程的精密測量，尤其適用于測量，機器人技術，醫療設備，精密現代化加工設備，通常用于連續的厚度測量。SM50光柵尺將直線位移變化轉換脈沖信號，脈沖信號的數量對應移動的距離，脈沖頻率則反應了運動速度，SM50本體部分由一套精密直線滾珠軸承，復位彈簧，玻璃光柵，LED光照系統組成。SM50輸出信號為矩形方波，A,B相相差90°的兩路波形，能夠指示出移動距離以及方向。Z相波形為零位脈沖信號，一般位于測量長度的中間位置。輸出信號可根據需要是線性差動或者TTL方波。
技術參數：
|
測量長度 |
50±0.5mm |
|
分辨率 |
0.1；0.2；0.5；1；2；5a10um |
|
準確度 |
±1um/50mm |
|
最大測量速度 |
0.5m/s |
|
彈簧壓力 |
0.4-0．8N |
|
工作電壓 |
5Vss±5% |
|
電流(LD線性差動輸出) |
Max.130mA |
|
電流（TTL輸出） |
Max.50mA |
|
防護等級 |
Ip40 |
|
工作溫度 |
0——40℃ |
|
絕緣阻抗 |
Min.20MΩ |
|
輸出信號(LD線性差動輸出) |
RS 422 20mA |
|
輸出信號（TTL輸出） |
L=max.0.5vat<10mA H=min.3.5vat>2.5mA |

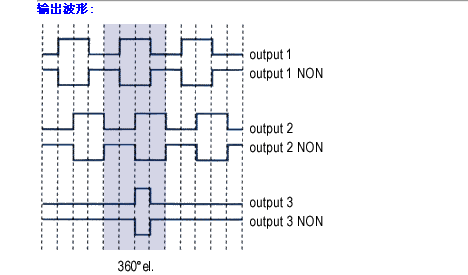

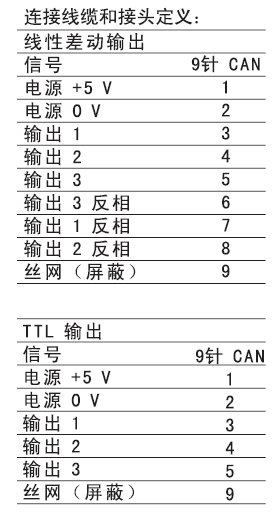

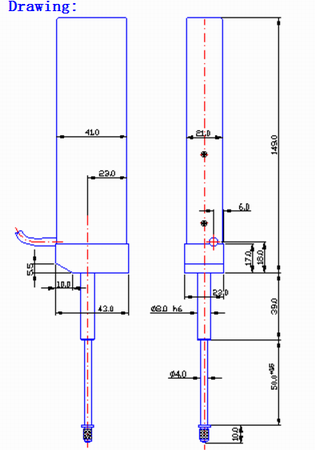

產品尺寸圖：
