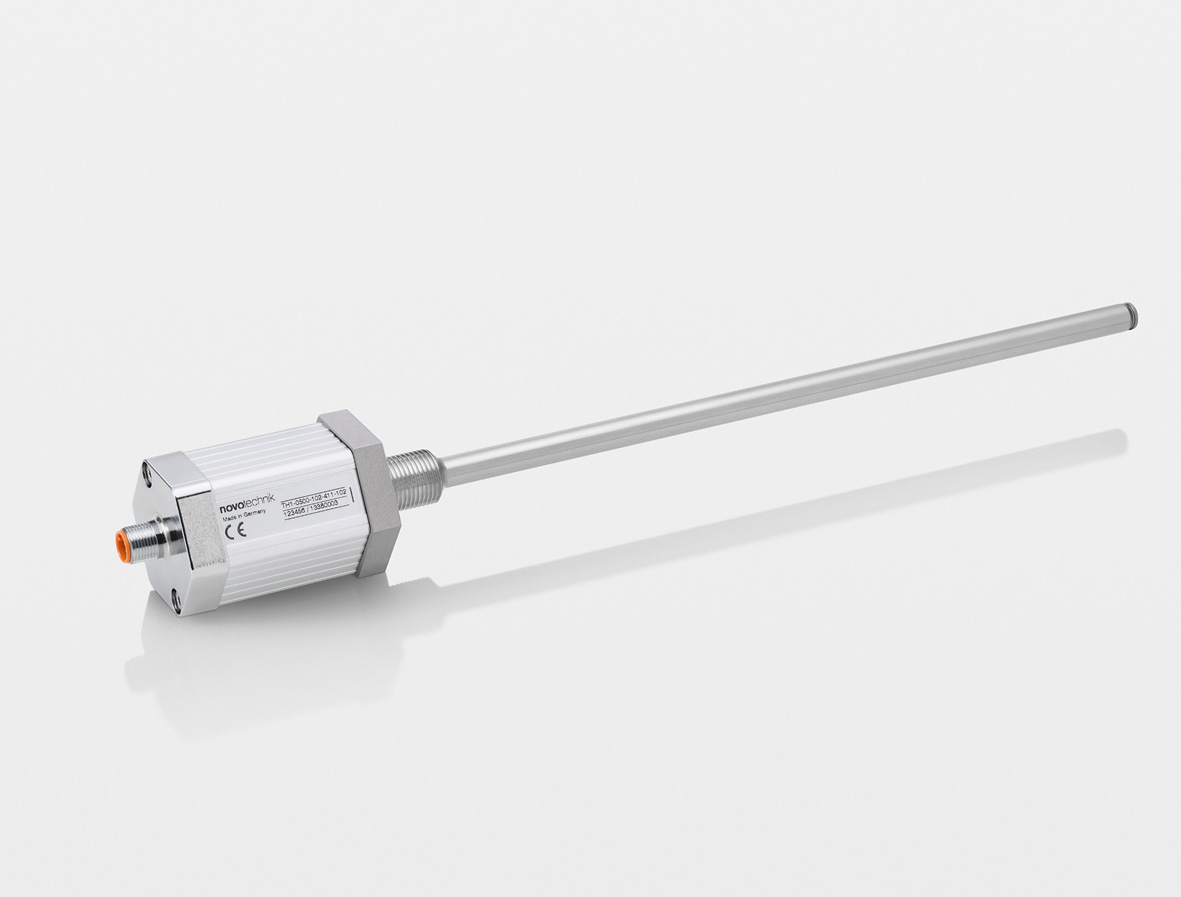

TH1 系列直線位移傳感器
非接觸式磁滯伸縮原理，NOVOSTRICTIVE 測量技術 無機械磨損，絕對值輸出，工作量程可達 4250 mm
應用NOVOSTRICTIVE? 非 接觸式磁致伸縮測量技術的傳 感器可在控制、定位和測量系 統中對位置和長度進行直接、 精確、絕對地測量。
測量過程通過使用移動 O 型磁環實現。O 型磁環呈懸浮 移動狀態，非接觸式設計使安 裝更加簡便，無磨損操作意味 著無限的機械壽命和磁環的無 限制往返速度，測量量程最高 可達 4250 mm。
由于采用先進的測量原 理、完美的設計和精選的原材 料，使得傳感器的溫度系數對 數據測量的影響降到最低。與 測量技術相結合考慮的機械強 度意味著系統具有很高的抗沖 擊和抗振動性能。
傳感器棒形設計允許傳感 器安裝在帶有壓力的液壓缸和 氣壓缸內。非接觸式 O 型磁塊 可使傳感器安裝更為簡單。
傳感器中成熟的 ASIC 技 術可提供標準的絕對輸出信 號。
除提供標準的模擬量電壓 和電流信號外，還提供諸如 同 步 串 行 接 口 (24、25 或 26 位 ) 以及啟動 / 停止脈沖這些 常用接口，還具有數據傳輸 監控功能的高性能動態串行 “DyMoS?”接口。
特點：
? 傳感器和測棒高度集成
? 非接觸式磁致伸縮原理，NOVOSTRICTIVE? 測量技術 ? 非接觸式位置測量
? 無機械磨損，無限的機械壽命
? 標準電流信號或電壓信號輸出
? 工作量程可人工設置
? 線性優異，最高可達 50 μm
? 無論工作量程大小，分辨率最高可達 0.001 mm
? 溫度系數低，<30 ppm/K
? 抗沖擊或振動的性能優異
? 可選輸出電纜或插頭
? 防護等級 IP67 / IP68
? 工作壓力最高可達 350 bar

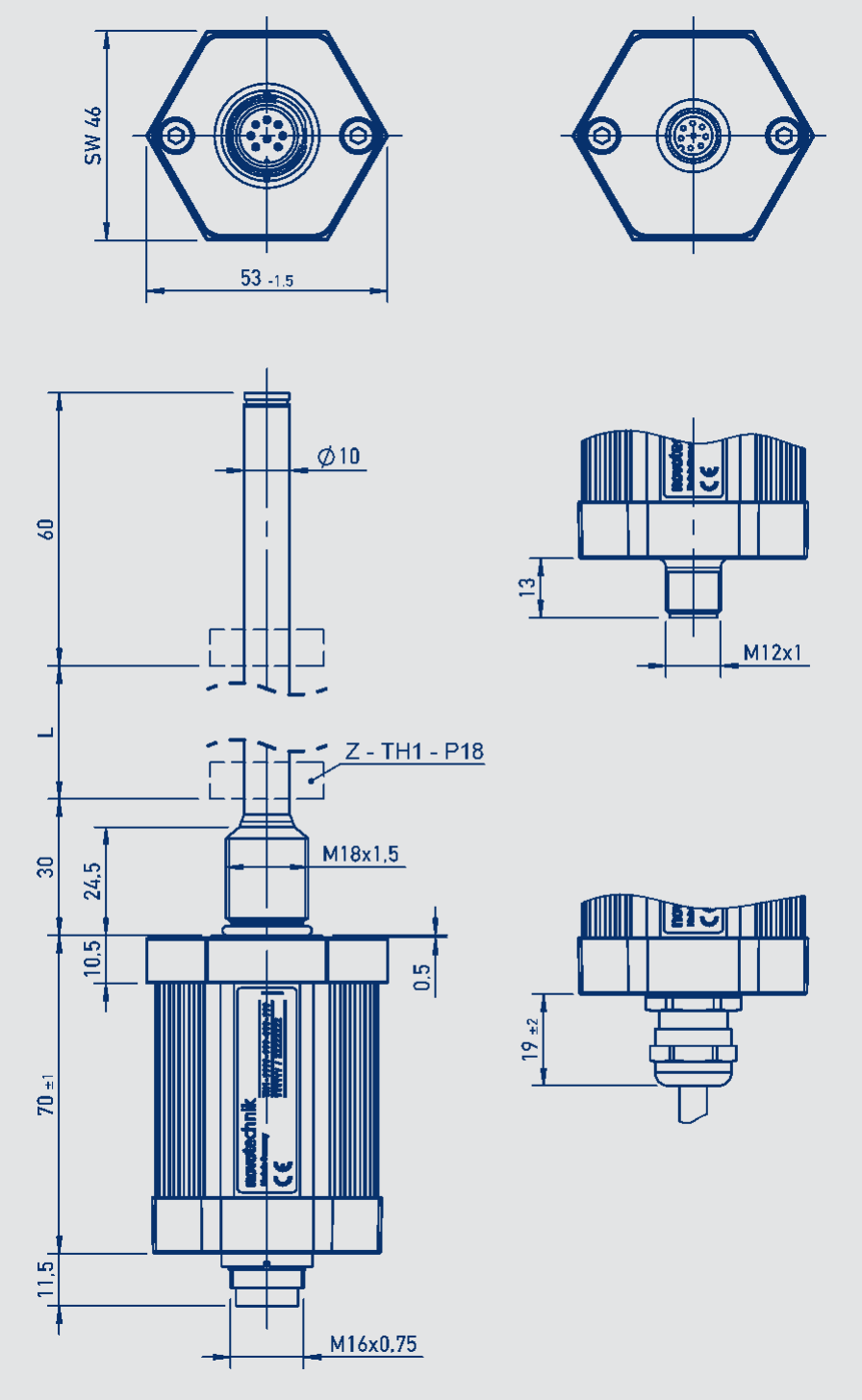

? 具體請同時參考產品使用手冊和機械加工圖紙

技術參數：

    模擬量電壓 和 電流信號，同 步 串 行 接 口 SSI(24、25 或 26 位 ) ,啟動 / 停止脈沖及 具有數據傳輸 監控功能的高性能動態串行 “DyMoS?”接口等技術參數，請參照相關資料下載。

相關資料下載：

      產品資料：

                            TH1系列模擬量輸出>>>>



                           TH1系列SSI/啟動停止脈沖輸出>>>>

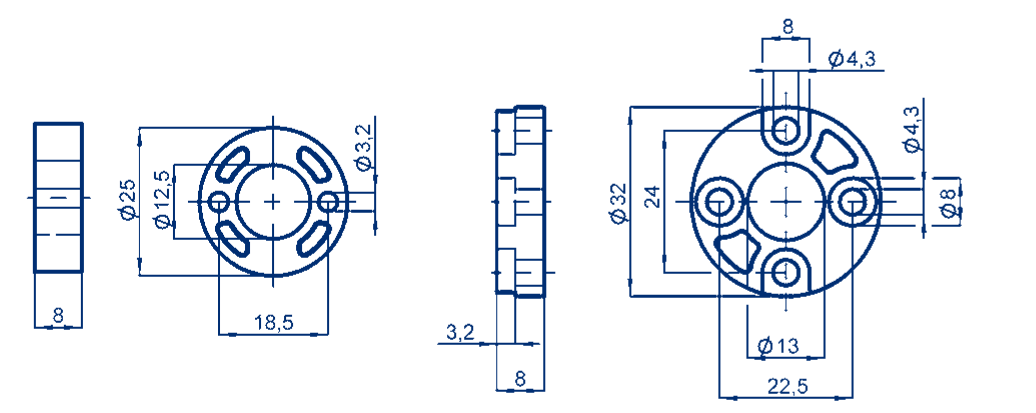

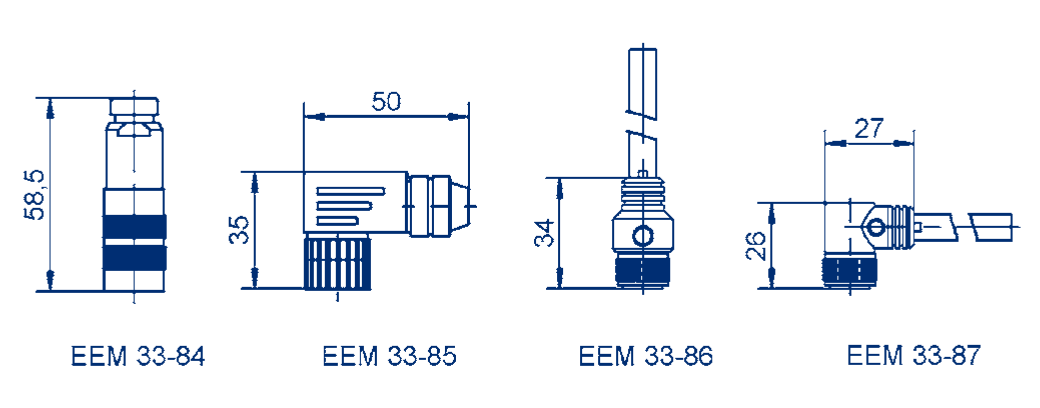

                        TH1系列磁環和線纜等配件選型資料>>>>
