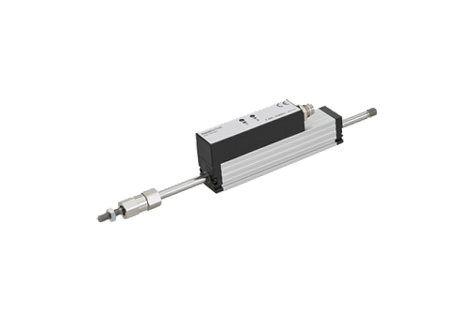

TE1系列直線位移傳感器電位計式有兩種系列：內置信號轉換器和內置信號轉換器帶復位彈簧系列；

  1.帶復位彈簧，該傳感器為鋁材外殼，帶彈簧復位，內置信號轉換器。通過滾花觸點來直接測量固定物體的位置或移動目標的軌跡變化。內置信號轉換器提供標準電壓、電流信號，連接簡單。傳感器外殼設計堅固、緊湊，尤其是拉桿兩端由金屬柔性軸承支撐，受到的側向力得到有效吸收，適用軌跡控制測量時出現的一些凹凸物場合。拉桿后端止動螺母設計便于和電磁、氣動液壓等執行機構連接。基于電位計式工作原理，磁場環境對傳感器測量信號無影響。

  2.帶內置信號轉換器，用于直線測量位置、位移及反饋、顯示等，提供標準電流、電壓信號。 傳感器外殼設計堅固、緊湊，尤其是拉桿兩端由金屬柔性 軸承支撐，受到的側向力得到有效吸收。球鉸能克服機械間隙 誤差及側向剪切力。 基于電位計工作原理，磁場環境對傳感器測量信號無影響。

  特點：
     ? 使用壽命長，視不同應用場合，運行次數可達 100 x 106 次運動
     ? 線性優異，最高可達 ±0.075%
     ? 標準電流或電壓信號輸出
     ? 可選輸出電纜或插頭連接方式
     ? 通用標準觸點
     ? 兩端支撐拉桿
     ? 抗沖擊和振動的性能優異
     ? 運動速度最高可達10m/s。

技術參數：

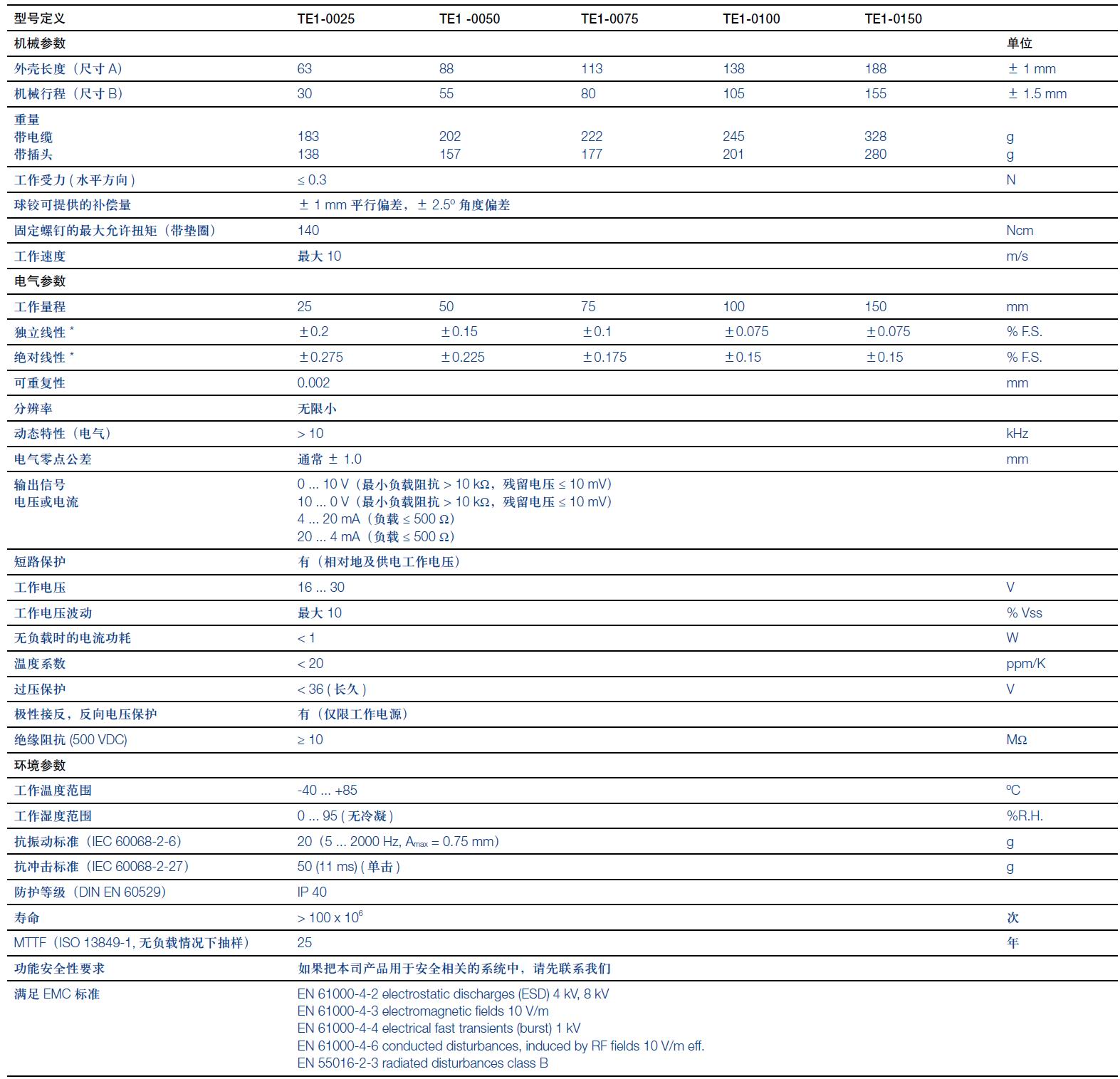

TE1帶復位彈簧：

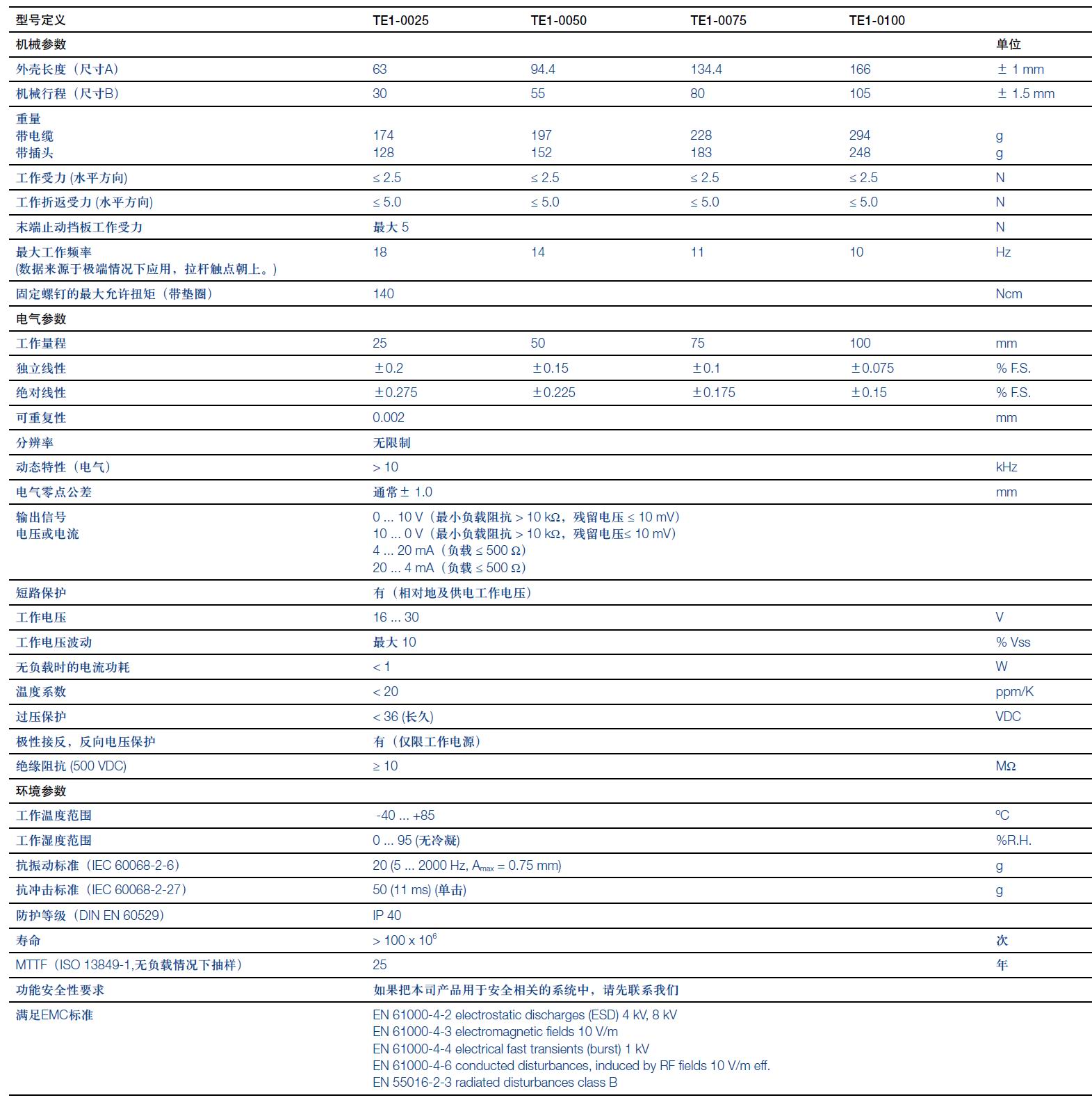

TE1帶內置信號轉換器：

產品尺寸圖：

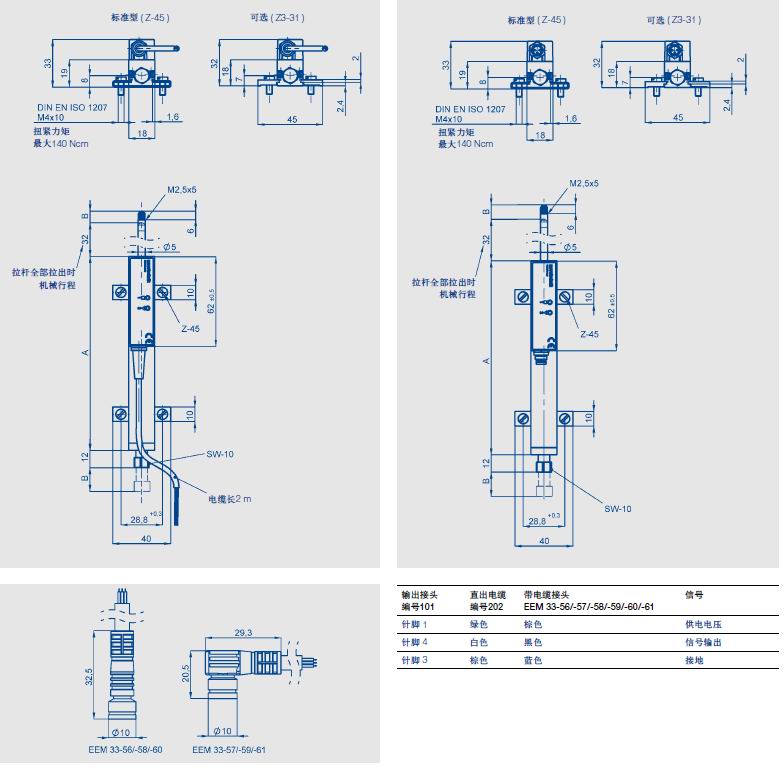

1.TE1帶復位彈簧:

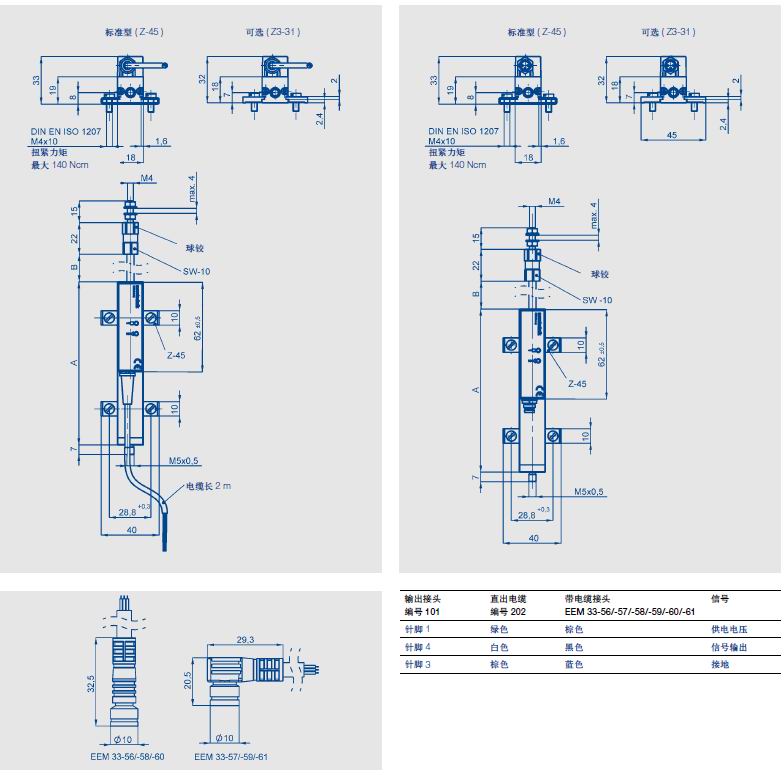

2.TE1內置信號轉換器：

相關資料下載：

      產品資料：

                        1. NOVO  直線  TE1 帶復位彈簧  100量程.pdf

                           2. NOVO  直線  TE1 內置轉換器  150量程.pdf
